Fenster sicher befestigen

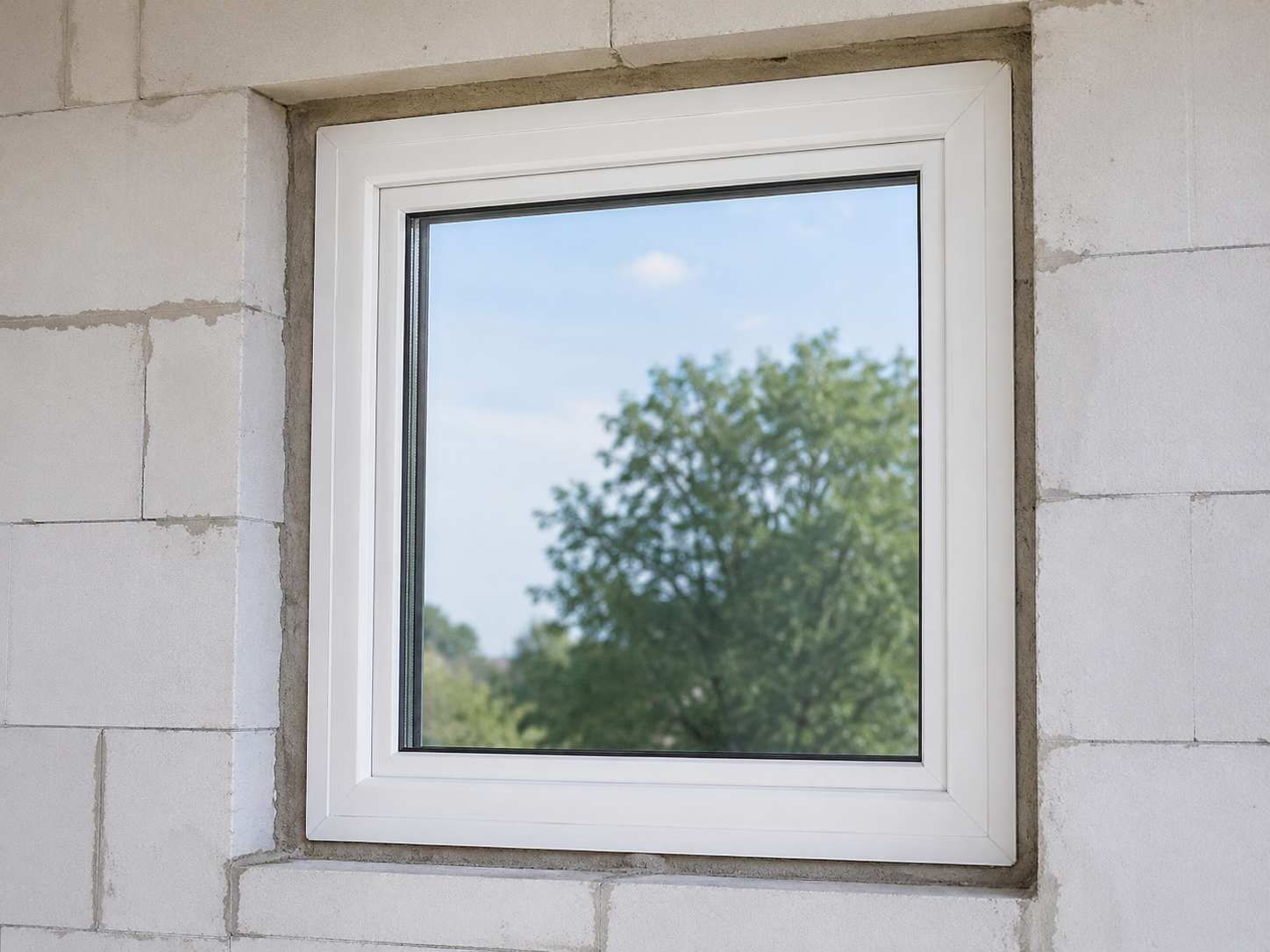

Fensterrahmenschraube: richtige Länge und Kopfform auswählen
Fensterrahmenschrauben müssen zur Rahmenstärke, Anschlussfuge, Einbindetiefe im Baukörper und zur Einbausituation passen. Hier findest du die wichtigsten Kriterien für Schraubenlänge und Kopfform.
Schraubenlänge und Kopfform nicht allein nach Gewohnheit auswählen. Zuerst Rahmenaufbau, Befestigungsuntergrund, Fugenbreite und erforderliche Verankerung berücksichtigen und daraus die passende TOPFORM Fensterrahmenschraube ableiten.
Fensterschraube richtig dimensionieren
Wie lang muss eine Fensterrahmenschraube sein?
Die benötigte Schraubenlänge lässt sich nicht pauschal nur über die Rahmenstärke bestimmen. Berücksichtigt werden müssen insbesondere die Stärke des Fensterrahmens, die Breite der Anschlussfuge und die erforderliche Einbindetiefe im tragfähigen Baukörper.
Senkkopf, Linsenkopf oder Zylinderkopf?
Die Kopfform richtet sich nach Rahmengeometrie und Einbausituation. Ein Senkkopf kann bündig im Material sitzen, während Linsen- oder Zylinderköpfe je nach Profil und Montageanforderung eine andere Auflage beziehungsweise Kopfgeometrie bieten.
Häufige Fragen zu Fensterrahmenschrauben
Wie berechnet man die Länge einer Fensterrahmenschraube?
Als Planungsgrundlage werden Rahmenstärke, Anschlussfugenbreite und notwendige Einbindetiefe im Baukörper zusammen betrachtet. Die konkrete Produktauswahl muss zusätzlich zum Untergrund und zum Befestigungssystem passen.
Welche Kopfform ist für Fensterrahmenschrauben geeignet?
Das hängt von der Geometrie des Fensterprofils und der vorgesehenen Auflage des Schraubenkopfes ab. Deshalb gibt es unter anderem Ausführungen mit Senk-, Linsen- und Zylinderkopf.
Ist eine Fensterschraube das Gleiche wie eine Fensterrahmenschraube?
Im allgemeinen Sprachgebrauch werden beide Begriffe häufig ähnlich verwendet. Für die Auswahl sind jedoch immer die technischen Eigenschaften und die vorgesehene Anwendung des konkreten Befestigungsmittels entscheidend.
01
Die Aufgabe
Bei der Montage von Fenster- und Türelementen muss die Befestigung sicher in den tragfähigen Baukörper eingeleitet werden. Die Wahl der Fensterrahmenschraube darf deshalb nicht allein nach vorhandener Lagerware oder gewohnter Schraubenlänge erfolgen.
Für den Verarbeiter besteht die Aufgabe darin, die passende Schraubenlänge und Kopfform aus der konkreten Einbausituation abzuleiten. Dabei sind insbesondere Rahmenaufbau, Fugenbreite, Befestigungsuntergrund, erforderliche Verankerung und die Lage der Befestigungspunkte zu berücksichtigen.
Eine zu kurze Schraube erreicht möglicherweise nicht die erforderliche Einbindung im tragfähigen Untergrund. Eine unnötig lange Schraube erschwert dagegen die Montage und kann je nach Konstruktion ebenfalls ungeeignet sein.
Auch die Kopfform muss zur jeweiligen Einbausituation passen. Senk-, Zylinder- oder Linsenkopf erfüllen unterschiedliche Anforderungen an Auflage, Einbauposition und sichtbare Befestigung.
Ziel ist deshalb, die Befestigung nicht nur „passend lang“, sondern systematisch und konstruktiv passend auszuwählen.
02
Entscheidungskriterien
Für die Auswahl der passenden Fensterrahmenschraube müssen mehrere Faktoren zusammen betrachtet werden. Entscheidend sind nicht nur Länge und Durchmesser der Schraube, sondern die gesamte Befestigungssituation.
1. Rahmenmaterial und Rahmenaufbau prüfen
Zunächst klären, durch welches Rahmenprofil befestigt wird und welche konstruktiven Besonderheiten vorhanden sind. Je nach Rahmenmaterial und Profilgeometrie kann eine andere Kopfform oder Schraubenlänge sinnvoll sein.
2. Befestigungsuntergrund bestimmen
Die Schraube muss zum tragfähigen Baukörper passen. Mauerwerk, Beton oder andere Untergründe stellen unterschiedliche Anforderungen an die Befestigung. Maßgeblich sind immer die technischen Vorgaben des eingesetzten Befestigers.
3. Fugenbreite berücksichtigen
Der Abstand zwischen Fensterrahmen und Baukörper beeinflusst die erforderliche Schraubenlänge unmittelbar. Je größer die Anschlussfuge, desto länger muss der freie Bereich bis zum tragfähigen Untergrund überbrückt werden.
4. Erforderliche Verankerung einplanen
Die Schraube muss ausreichend tief im tragfähigen Untergrund eingebunden werden. Die notwendige Verankerungs- bzw. Einschraubtiefe ist produkt- und untergrundabhängig und darf nicht pauschal angenommen werden.
5. Kopfform passend zur Einbausituation wählen
Senkkopf, Zylinderkopf und Linsenkopf erfüllen unterschiedliche Anforderungen. Entscheidend ist, wie der Schraubenkopf am Rahmen aufliegt, ob er bündig sitzen soll und ob die Befestigungsstelle später sichtbar bleibt.
6. Randabstände und Befestigungspunkte beachten
Die Lage der Schrauben muss zur Konstruktion des Fensterelements und zum Baukörper passen. Befestigungspunkte dürfen nicht beliebig gesetzt werden; vorhandene Montagevorgaben sind einzuhalten.
7. Lasten und Einbausituation berücksichtigen
Elementgröße, Gewicht, Öffnungsart und Nutzung beeinflussen die Befestigung. Besondere Einbausituationen oder hohe Belastungen können zusätzliche Anforderungen an Planung und Befestigung stellen.
Die passende Fensterrahmenschraube ergibt sich deshalb aus Rahmen, Untergrund, Fugenbreite, erforderlicher Einbindung, Kopfform und konkreter Montagesituation.
03
Empfohlenes Vorgehen
1. Einbausituation aufnehmen
Rahmenmaterial, Baukörper, Fugenbreite und geplante Befestigungspunkte erfassen. Bei Sanierung oder Bestand zusätzlich prüfen, ob tragfähiger Untergrund vorhanden und zugänglich ist.
2. Befestigungsuntergrund bestimmen
Klären, ob in Beton, Mauerwerk oder einen anderen tragfähigen Untergrund befestigt wird. Die Auswahl der Schraube und die erforderliche Verankerung müssen dazu passen.
3. Erforderliche Schraubenlänge ermitteln
Die Länge ergibt sich aus dem Weg durch den Rahmen, der zu überbrückenden Anschlussfuge und der erforderlichen Einbindung im Baukörper. Zusätzliche konstruktive Abstände sind entsprechend zu berücksichtigen.
4. Kopfform auswählen
Festlegen, wie der Schraubenkopf am Rahmen sitzen soll. Je nach Konstruktion kann eine Senk-, Zylinder- oder Linsenkopfausführung sinnvoll sein.
5. Befestigungspunkte festlegen
Schrauben entsprechend den Montagevorgaben und der Elementkonstruktion positionieren. Randabstände, Eckbereiche und belastete Zonen berücksichtigen.
6. Vorbohren bzw. Montage vorbereiten
Je nach Rahmen, Untergrund und Schraubentyp die erforderliche Vorbohrung und Werkzeugwahl festlegen. Bohrdurchmesser und Bohrtiefe müssen zur vorgesehenen Befestigung passen.
7. Schraube spannungsarm setzen
Das Fensterelement darf beim Verschrauben nicht aus seiner ausgerichteten Position gezogen oder verformt werden. Befestigung deshalb kontrolliert und ohne unnötige Verspannung ausführen.
8. Befestigung kontrollieren
Nach der Montage prüfen, ob alle Befestigungspunkte sicher gesetzt sind und das Element weiterhin lot-, flucht- und funktionsgerecht ausgerichtet ist.
9. Befestigung und Abdichtung getrennt betrachten
Die Fensterrahmenschraube übernimmt die mechanische Befestigung. Dämmung und Abdichtung der Anschlussfuge sind anschließend mit den dafür vorgesehenen Systemprodukten auszuführen.
04
Typische Fehler
Schraubenlänge nur nach Gefühl auswählen
Eine Fensterrahmenschraube sollte nicht allein nach einer gewohnten Standardlänge gewählt werden. Rahmenstärke, Fugenbreite und erforderliche Einbindung im Untergrund müssen zusammen berücksichtigt werden.
Untergrund nicht ausreichend prüfen
Befestigung in nicht tragfähigen oder ungeeigneten Bereichen kann die Funktion der gesamten Montage beeinträchtigen. Vor der Auswahl muss klar sein, wo tatsächlich befestigt wird.
Verankerungstiefe zu gering ansetzen
Eine Schraube kann ausreichend lang wirken und trotzdem zu wenig im tragfähigen Untergrund eingebunden sein. Die erforderliche Einschraub- bzw. Verankerungstiefe ist produkt- und untergrundabhängig.
Fugenbreite nicht mitrechnen
Die Anschlussfuge ist Teil der erforderlichen Schraubenlänge. Wird sie unterschätzt, kann die Schraube zu kurz gewählt werden.
Unpassende Kopfform verwenden
Die Kopfform muss zur Rahmengeometrie und Einbausituation passen. Ein ungeeigneter Kopf kann schlecht aufliegen, den Rahmen beschädigen oder konstruktiv ungünstig sitzen.
Fenster beim Verschrauben verspannen
Wird die Schraube zu stark angezogen oder das Element nicht ausreichend fixiert, kann der Rahmen aus seiner ausgerichteten Position gezogen oder verformt werden.
Befestigungspunkte beliebig setzen
Schrauben dürfen nicht ohne Bezug zur Elementkonstruktion und zu den Montagevorgaben positioniert werden. Randabstände und belastete Bereiche sind zu beachten.
Befestigung mit Abdichtung verwechseln
Die Schraube übernimmt die mechanische Befestigung. Sie ersetzt weder die Dämmung noch die luft- oder schlagregendichte Ausführung der Anschlussfuge.
05
Technische Hinweise
Fensterrahmenschrauben übernehmen die mechanische Befestigung des Fenster- oder Türelements im tragfähigen Baukörper. Die konkrete Auswahl muss deshalb immer auf die vorhandene Konstruktion und die technischen Vorgaben des jeweiligen Befestigers abgestimmt werden.
Die erforderliche Schraubenlänge ergibt sich aus der Dicke des zu durchdringenden Rahmenbereichs, der vorhandenen Anschlussfuge und der notwendigen Einbindung im tragfähigen Untergrund. Diese Größen dürfen nicht pauschal angesetzt werden.
Je nach Untergrund können Vorbohrdurchmesser, Bohrtiefe und zulässige Verankerung unterschiedlich ausfallen. Auch Rand- und Achsabstände sowie die Lage der Befestigungspunkte sind entsprechend der jeweiligen Montagesituation zu berücksichtigen.
Senk-, Zylinder- und Linsenkopf unterscheiden sich in ihrer Auflage und Einbausituation. Die Kopfform sollte deshalb passend zur Rahmengeometrie und zum gewünschten Sitz des Schraubenkopfes gewählt werden.
Die Befestigung muss so ausgeführt werden, dass das Fenster- oder Türelement nicht verspannt oder aus seiner ausgerichteten Position gezogen wird. Mechanische Befestigung, Lastabtragung, Dämmung und Abdichtung sind dabei als getrennte Funktionen des Gesamtanschlusses zu betrachten.
Bei besonderen Belastungen, großen oder schweren Elementen sowie atypischen Untergründen sind die projektspezifischen Anforderungen gesondert zu prüfen. Die technischen Produkt- und Verarbeitungshinweise der eingesetzten TOPFORM Fensterrahmenschrauben sind einzuhalten.
